BAT54C-7-F
BAT54C-7-F参数
| 直流反向耐压（Vr） | 30V | 平均整流电流（Io） | 200mA |
| 正向压降（Vf） | 800mV @ 100mA | 二极管配置 | 1 对共阴极 |
| 二极管类型 | 肖特基 | 电压 - DC 反向 (Vr)（最大值） | 30V |
| 电流 - 平均整流 (Io)（每二极管） | 200mA（DC） | 不同 If 时电压 - 正向 (Vf) | 800mV @ 100mA |
| 速度 | 小信号 =< 200mA（Io），任意速度 | 反向恢复时间 (trr) | 5ns |
| 不同 Vr 时电流 - 反向泄漏 | 2µA @ 25V | 工作温度 - 结 | -65°C ~ 150°C |
| 安装类型 | 表面贴装型 | 封装/外壳 | TO-236-3，SC-59，SOT-23-3 |
| 供应商器件封装 | SOT-23-3 |
BAT54C-7-F手册
BAT54C-7-F概述
产品概述：BAT54C-7-F 肖特基二极管
一、产品定义与类型
BAT54C-7-F是一款高性能的肖特基二极管，采用小型SOT-23封装，适用于多种电子电路的整流和信号调节应用。该器件具有共阴极配置，由两对二极管组成，适合于电流和电压较小的电路环境，尤其在通信、消费电子、医疗设备及其他高频应用中表现出色。
二、主要参数
直流反向耐压（Vr）：30V
BAT54C-7-F的反向耐压为30V，适合于绝大多数低中压应用。此参数确保了二极管可以在合理的工作电压范围内有效实现整流，而不会造成击穿。平均整流电流（Io）：200mA
该二极管的平均整流电流为200mA，意味着它可以稳定地承受此电流，适合用于需要少量电流的低功耗应用。正向压降（Vf）：800mV @ 100mA
正向压降决定了二极管在工作时的损耗。BAT54C-7-F在100mA的条件下，正向压降为800mV，这在多数应用中表现出良好的效率。反向恢复时间（trr）：5ns
BAT54C-7-F的反向恢复时间非常短，仅为5ns，适用于高频率操作的应用。短的反向恢复时间帮助在快速开关频率下减少能量损耗，提高整体系统效率。反向泄漏电流：2µA @ 25V
在25V的反向电压条件下，反向泄漏电流非常低（2µA），这使得BAT54C-7-F在静态状态时具备更高的能量效率。工作温度范围：-65°C ~ 150°C
该二极管可在极端温度下工作，适合在各种环境条件下工作，确保设备的可靠性。
三、封装与安装

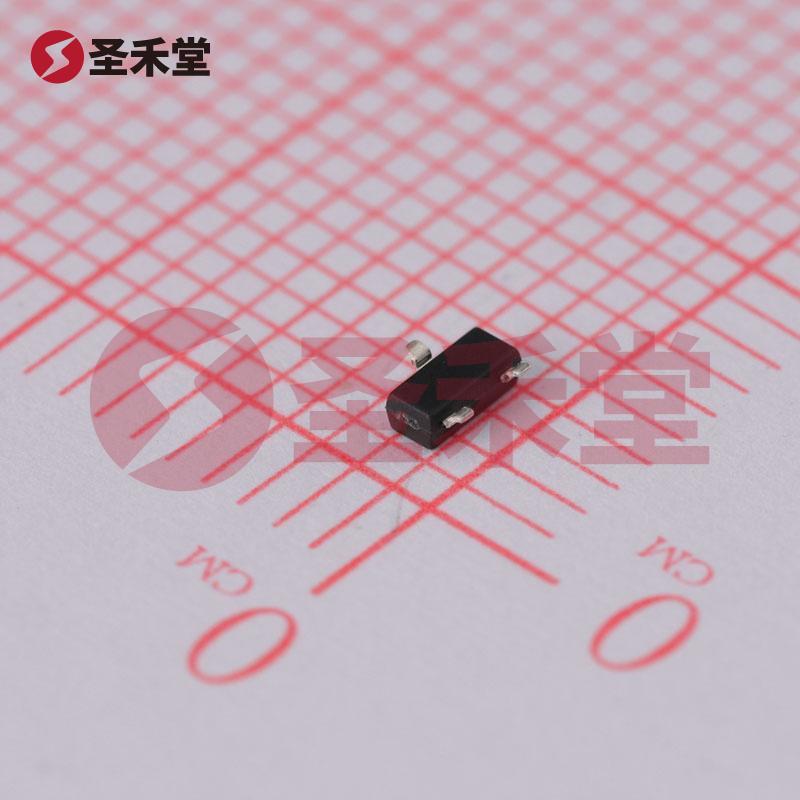

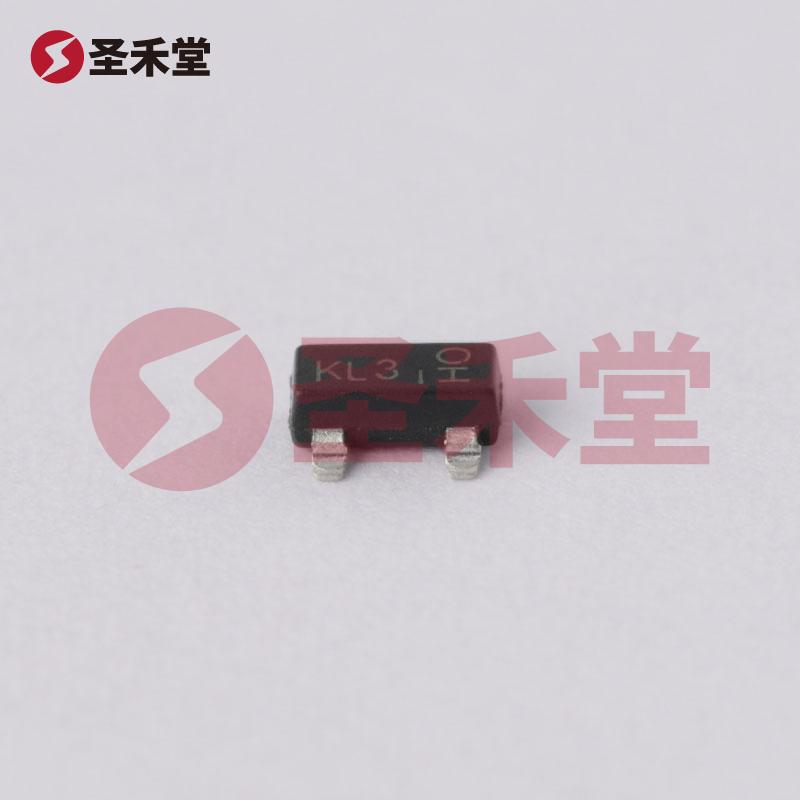

BAT54C-7-F采用SOT-23封装，体积小且适合表面贴装，便于大规模生产和空间有限的应用场景。在高度集成的小型设备中，湿敏性和高温稳定性使其成为非常理想的选择。
四、应用领域
BAT54C-7-F适用于多种电子电路设计，尤其是：
- 低功耗整流电路：广泛应用于电源管理，特别是开关电源和电压稳压电路中。
- 信号整流：在RF通信和音频信号处理中，BAT54C-7-F可以有效整流和调节信号。
- ESD保护：由于其低漏电流和快速切换特性，该二极管可用于敏感电子设备的电磁干扰和静电放电保护。
- 电池保护：在电池供电的小型设备中，BAT54C-7-F可用于反向电流保护，确保设备安全和可靠性。
五、总结
BAT54C-7-F是一款性能优越的小信号肖特基二极管，满足多种现代电子应用需求，其小型化、低损耗以及高频特性使其在设计中受到广泛欢迎。无论是用于低功率电源，还是为快速切换的数字电路提供支持，BAT54C-7-F均展现了其优异的性能指标和可靠性，将帮助电子工程师取得更高的设计效率与产品质量。对于追求高效率和高可靠性的电子设备，BAT54C-7-F无疑是一个值得考虑的优质选择。
