2SA1576AT106R
2SA1576AT106R参数
| 额定功率 | 200mW | 集电极电流Ic | 150mA |
| 集射极击穿电压Vce | 50V | 晶体管类型 | PNP |
| 晶体管类型 | PNP | 电流 - 集电极 (Ic)（最大值） | 150mA |
| 电压 - 集射极击穿（最大值） | 50V | 不同 Ib、Ic 时 Vce 饱和压降（最大值） | 500mV @ 5mA，50mA |
| 电流 - 集电极截止（最大值） | 100nA（ICBO） | 不同 Ic、Vce 时 DC 电流增益 (hFE)（最小值） | 180 @ 1mA，6V |
| 功率 - 最大值 | 200mW | 频率 - 跃迁 | 140MHz |
| 工作温度 | 150°C（TJ） | 安装类型 | 表面贴装型 |
| 封装/外壳 | SC-70，SOT-323 | 供应商器件封装 | UMT3 |
2SA1576AT106R手册
2SA1576AT106R概述

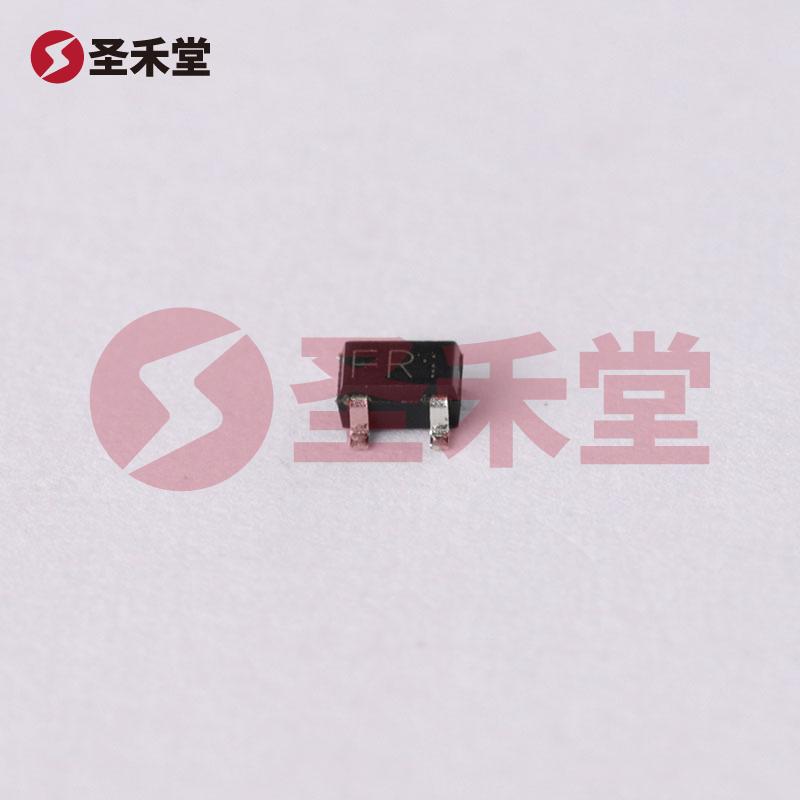

产品概述：2SA1576AT106R PNP三极管
一、基本信息
2SA1576AT106R是一款由ROHM（罗姆）公司生产的PNP型三极管，专为高性能电子设备设计。该器件的额定功率为200mW，具有优良的电流处理能力和电压承受范围，适合用于各种小信号放大和开关应用，该产品在工程师和电子设计师中广泛应用。
二、主要参数
- 额定功率：200mW
- 集电极电流（Ic）：最大150mA
- 集射极击穿电压（Vce）：最大50V
- 直流电流增益（hFE）：最小180（在Ic=1mA、Vce=6V时）
- 饱和压降：最大500mV（在Ib为5mA和50mA时）
- 集电极截止电流（ICBO）：最大100nA
- 频率响应：跃迁频率为140MHz
- 工作温度：最高150°C（TJ）
- 安装类型：表面贴装型，封装/外壳形式为SC-70 / SOT-323
- 供应商器件封装：UMT3
三、结构与工作原理
2SA1576AT106R采用PNP结构，由发射极、基极和集电极三部分构成。此类三极管的工作原理是通过基极电流控制集电极和发射极之间的电流流动。在PNP型晶体管中，当基极电压低于发射极电压时，器件导通，从而允许电流从发射极流向集电极。
由于其较高的电流增益（hFE≥180），2SA1576AT106R在小信号放大的应用中表现出色，能有效提高输入信号的放大能力。具备良好的频率响应，且最高工作频率可达140MHz，使其能够高效地处理快速变化的信号。
四、应用场景
这款三极管适用于多个电子电路领域，典型应用包括：
开关电路：因其能够处理较大的电流和电压，使其非常适用于低功耗开关电路及继电器驱动。
信号放大器：被广泛应用于音频信号放大、RF放大器及其他类型的信号处理电路中，用于提高信号强度。
电源管理：在电源开关设备中，能有效控制电源的开关状态，尤其在便携式电子设备中常用。
电流驱动电路：适合用于LED驱动、显示设备中的光源控制等。
五、优点分析
高性能：具有较高的电流增益和优秀的频率响应，使产品在各种电路中表现良好。
低功耗：额定功率为200mW和较低的内部饱和压降特性，使其在应用中具有较低的功耗表现。
多功能性：适用于多种开关和放大应用，增强了其在设计工作中的灵活性。
小型化设计：由于采用SOT-323封装，能够满足对电路小型化和密度要求高的现代电子产品设计需求。
六、结论
综上所述，2SA1576AT106R PNP三极管凭借其优越的性能、广泛的应用场景和小型化设计，成为电子设计领域中一个不可或缺的基本元件。无论是在信号放大，还是在电源管理方面，其出色的特性都能满足不同应用的需求。ROHM作为高品质电子元器件制造商，所生产的该款三极管，不仅在电子设计中拥有良好的口碑，也为广大工程师和设计师提供了可靠的解决方案。
