ESD9L5.0ST5G

ESD9L5.0ST5G 产品概述

1. 产品概述

ESD9L5.0ST5G 是由安森美（ON Semiconductor）生产的一款先进的电气静电放电（ESD）保护二极管。其设计旨在为敏感电子元件提供有效的保护，防止静电放电和过电压引发的损害。这款齐纳二极管具有良好的电气特性和小巧的封装，适合于各种应用场景。

2. 基本特性

• 类型: 齐纳二极管
• 单向通道: 1通道
• 反向断态电压: 该器件的反向断态电压（典型值）为5V，最大值不超过这一参数。这意味着，在正常工作条件下，ESD9L5.0ST5G能够有效地限制反向电压，确保电路的稳定性。
• 击穿电压: 最小击穿电压为5.4V，这为过压条件下提供的保护范围奠定了基础。
• 箝位电压: 在不同的脉冲电流（Ipp）条件下，该器件的最大箝位电压可达到9.8V，证明其在高电流脉冲情况下仍能够防止电压飙升，保护后端电路免受损害。

3. 性能参数

ESD9L5.0ST5G 的峰值脉冲电流（10/1000µs）为1A（8/20µs），意味着它能够有效处理高强度的瞬态电流，是对抗静电放电的理想选择。此外，该器件在1MHz时的电容值为0.5pF，这使得其在信号线上的影响最小，适合高频应用。

4. 工作环境

ESD9L5.0ST5G 具有宽广的工作温度范围，工作温度可以在-55°C到150°C之间。这种优越的工作环境适应性使其可以在苛刻的环境中使用，广泛应用于汽车电子、工业控制、消费电子及通信设备等领域。

5. 安装与封装

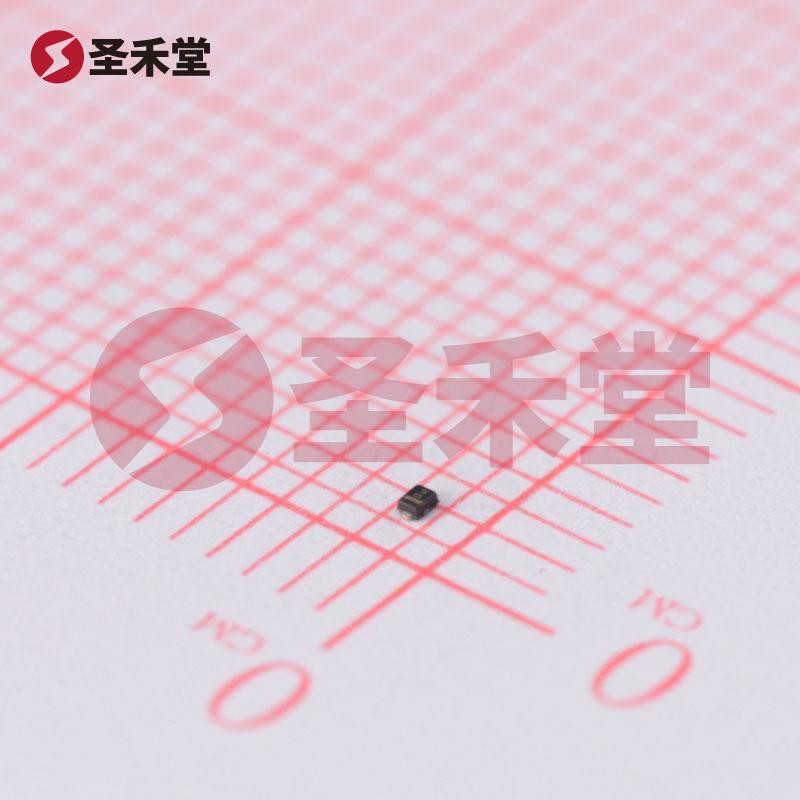

此二极管采用表面贴装型（SMD）封装，型号为SOD-923，这种小型封装对于高密度电路板设计尤为重要。SOD-923 封装有助于提升整体电路的集成度，有效节省空间，提高产品设计的灵活性。

6. 应用场景

ESD9L5.0ST5G的应用场景相当广泛，尤其在需要对敏感组件实施ESD保护的应用中，包括但不限于：

• 消费电子设备（如智能手机、平板电脑）
• 汽车电子（如车载显示屏、传感器模块）
• 工业控制系统（如PLC、传感器接口）
• 通信设备（如路由器、交换机）

在这些应用中，ESD9L5.0ST5G能够防止静电放电引发的电压尖峰影响到关键电路，从而保障产品的可靠性和稳定性。

7. 结论

总之，ESD9L5.0ST5G 是一款性能稳定、适应性广泛的ESD保护二极管，其卓越的电气特性和小巧的封装使其在各种需要保护电路的应用中表现出色。无论是对抗静电干扰，还是在性能要求严格的环境下使用，ESD9L5.0ST5G 都是一个值得信赖的选择。其灵活的应用潜力保证了该产品在电子元件保护领域的重要地位。
