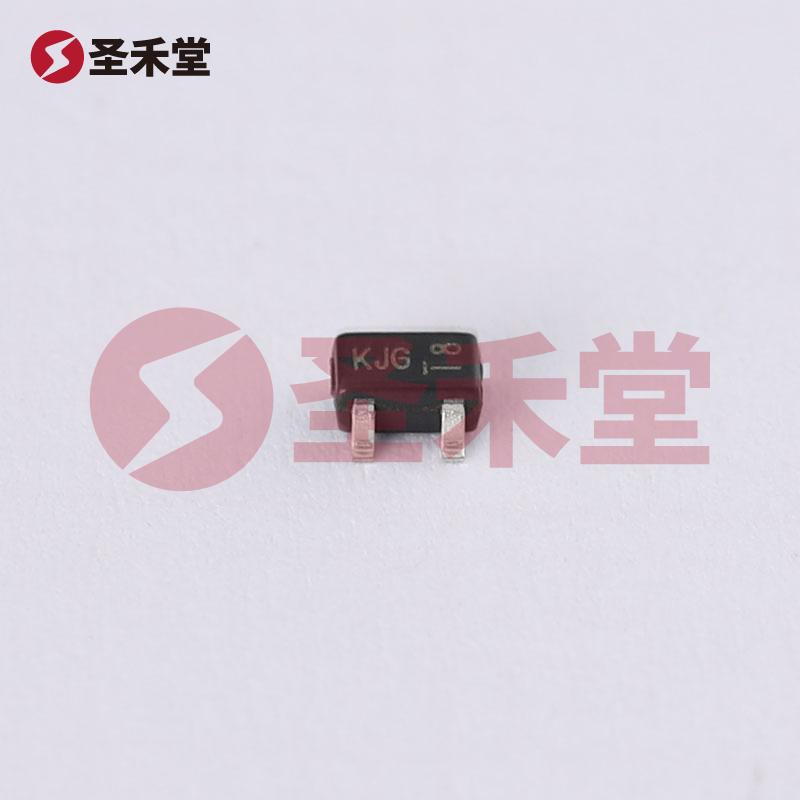

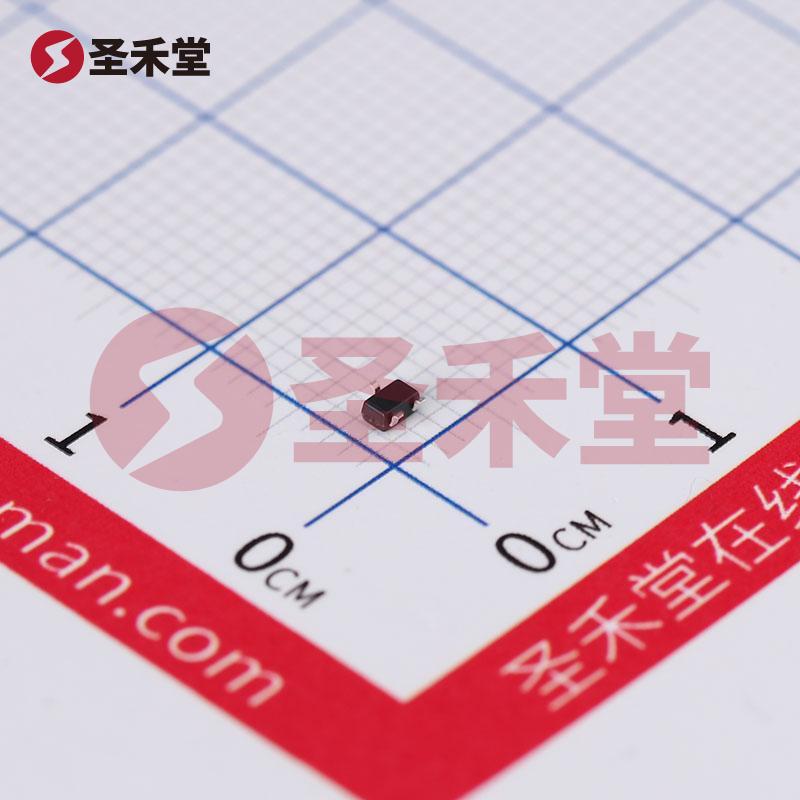

BAV99W-7-F
BAV99W-7-F参数
| 反向恢复时间（trr） | 4ns | 直流反向耐压（Vr） | 75V |
| 平均整流电流（Io） | 150mA | 正向压降（Vf） | 1.25V @ 150mA |
| 二极管配置 | 1 对串联 | 二极管类型 | 标准 |
| 电压 - DC 反向 (Vr)（最大值） | 75V | 电流 - 平均整流 (Io)（每二极管） | 150mA |
| 不同 If 时电压 - 正向 (Vf) | 1.25V @ 150mA | 速度 | 小信号 =< 200mA（Io），任意速度 |
| 反向恢复时间 (trr) | 4ns | 不同 Vr 时电流 - 反向泄漏 | 2.5µA @ 75V |
| 工作温度 - 结 | -65°C ~ 150°C | 安装类型 | 表面贴装型 |
| 封装/外壳 | SC-70，SOT-323 | 供应商器件封装 | SOT-323 |
BAV99W-7-F手册
BAV99W-7-F概述
BAV99W-7-F 产品概述
一、基本信息
BAV99W-7-F 是一款由美台公司（DIODES）生产的优质开关二极管，采用SOT-323封装，适用于高效能的电子电路设计。作为一对串联配置的二极管，该器件具备卓越的性能指标，能够在多种应用场景中提供极其稳定的电气特性。
二、关键参数
反向恢复时间（trr）：4ns
该参数表示二极管在反向偏置状态下，从导通状态切换到截止状态所需的时间。BAV99W-7-F 的反向恢复时间仅为4纳秒，这使得其在高频开关应用中表现出色，适合用于高效转换及快速信号调制。直流反向耐压（Vr）：75V
二极管的最大反向电压为75V，确保在各种电路条件下均能稳定工作，避免因过压引发的损坏，适用于大多数低至中压线性和开关电源电路。平均整流电流（Io）：150mA
BAV99W-7-F 能够承受的最大平均整流电流为150mA，适合在中低功率的应用中使用。这使得该二极管十分适合于信号调理、整流电路以及低功耗产品的设计。正向压降（Vf）：1.25V @ 150mA
在150mA的工作电流下，该二极管的正向电压降为1.25V。较低的正向压降意味着在导通时耗能较少，有助于提高电路的能效与热管理。反向泄漏电流：2.5µA @ 75V
反向泄漏电流为2.5微安，确保了在高压条件下，设备可以有效限制待机功耗，从而提升整体效率。工作温度 - 结：-65°C ~ 150°C
BAV99W-7-F 的耐热性非常优秀，能够在极端温度条件下长期稳定工作。其宽广的工作温度范围适用多种严苛环境。
三、应用领域
由于优异的电气特性及出色的可靠性，BAV99W-7-F 可广泛应用于各种电子设备和电路中，包括但不限于：
- 开关电源：在高频开关电源中，BAV99W-7-F 可以用作整流二极管，有效提升转换效率。
- 信号调理：用于音频或视频信号调理，保障信号的完整性与清晰度。
- 保护电路：在防止过压和过流的保护电路中，BAV99W-7-F 可作为保护二极管使用，有效阻止损坏设备的发生。
- 小型消费电子：在手机、平板电脑等小型电子设备中，因其小巧的封装特性，BAV99W-7-F 便于在空间有限的电路板上进行使用。
- 汽车电子：不仅适合静态应用，也能应对汽车环境下的动态要求。
四、封装与安装
BAV99W-7-F 的封装类型为SOT-323，这种封装小巧且适合表面贴装，能够有效节省电路板空间，符合现代电子产品对微型化、高集成度的需求。同时，表面贴装也简化了生产工艺，提高了生产效率和装配自动化程度。
五、总结
综合来看，BAV99W-7-F 作为一款高性能的开关二极管，以其可靠的电气特性和广泛的应用场景，为设计工程师提供了理想的解决方案。它的快速切换能力、低功耗特性以及较宽的工作温度范围，使其成为现代电子设计中的重要元器件之一，为客户提供了卓越的性能和可靠性。无论是在消费电子、工业控制还是汽车电子领域，BAV99W-7-F 都能为各种设计需求提供强力支持。
