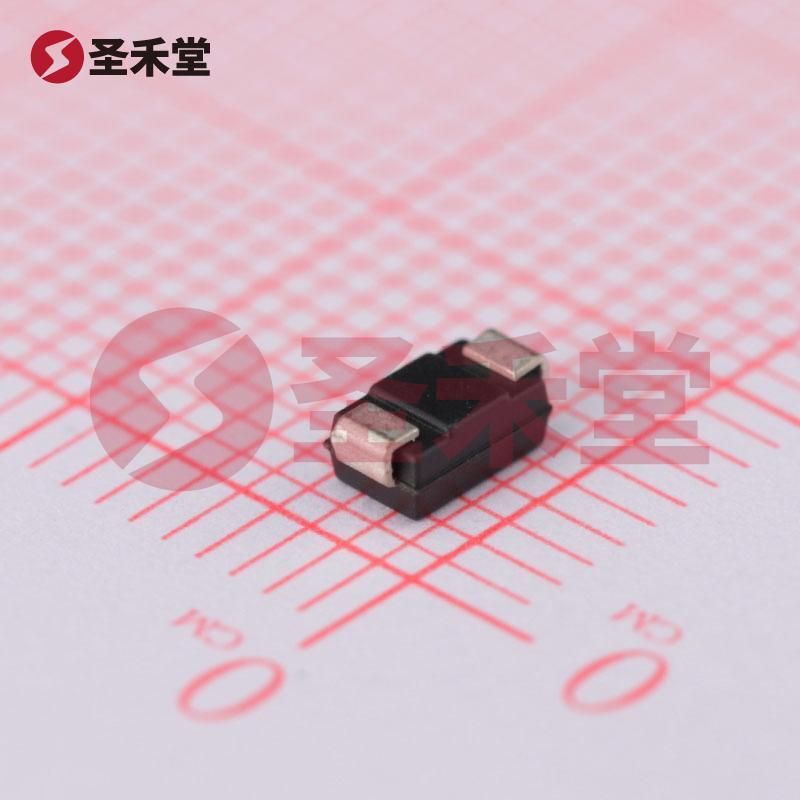

B360A-13-F
B360A-13-F参数
| 直流反向耐压（Vr） | 60V | 平均整流电流（Io） | 3A |
| 正向压降（Vf） | 700mV @ 3A | 二极管类型 | 肖特基 |
| 电压 - DC 反向 (Vr)（最大值） | 60V | 电流 - 平均整流 (Io) | 3A |
| 不同 If 时电压 - 正向 (Vf) | 700mV @ 3A | 速度 | 快速恢复 =< 500ns，> 200mA（Io） |
| 不同 Vr 时电流 - 反向泄漏 | 500µA @ 60V | 不同 Vr、F 时电容 | 200pF @ 4V，1MHz |
| 安装类型 | 表面贴装型 | 封装/外壳 | DO-214AC，SMA |
| 供应商器件封装 | SMA | 工作温度 - 结 | -55°C ~ 150°C |
B360A-13-F手册
B360A-13-F概述
B360A-13-F 产品概述
B360A-13-F 是一款高性能的肖特基二极管，由知名制造商 DIODES（美台）生产。该二极管专为高效能电流整流应用而设计，具有卓越的电气性能和可靠性，非常适用于需要快速开关和低正向压降的电源管理应用。其在工业、通信、电源转换等领域广泛应用，极大地提高了电路的整体效率和稳定性。
主要性能参数
直流反向耐压（Vr）： B360A-13-F 的最大直流反向耐压为 60V，允许器件在高电压环境下安全运行，适合用于多种电源应用。
平均整流电流（Io）： 此二极管的平均整流电流为 3A，保证了在负载条件下能够有效地输送电流，而不会因过热或过载而造成损坏。
正向压降（Vf）： B360A-13-F 在 3A 的工作条件下，正向压降为 700mV。这一较低的正向压降使得能量损耗减少，有助于提高电源的运行效率，降低发热。
反向泄漏电流： 在最大直流反向电压 60V 下，反向泄漏电流仅为 500µA，展现了其出色的密封性能，确保电路在静态状态下的能量损失降至最低。
快速恢复时间： B360A-13-F 的恢复时间小于或等于 500ns，适合用于高频率开关电源（SMPS）和其他快速开关应用，确保快速响应和高效率的整流能力。
电容特性： 在 4V 及 1MHz 的测试条件下，二极管的电容值为 200pF，表明其适合用于高速信号处理应用，尤其是在滤波和解耦电路中。
封装和安装
B360A-13-F 采用 SMA（DO-214AC）表面贴装型封装。这种封装类型不仅使得其在电路板上的安装更加便捷，同时也有助于提高散热性能，从而降低工作温度。这对于保证器件的长期稳定运行至关重要。
工作温度范围
该二极管的结温工作范围为 -55°C 至 150°C，能在极端环境条件下稳定工作，满足各种工业及消费电子设备的使用需求。
应用领域
由于其优良的电气特性和稳健的工作温度范围，B360A-13-F 被广泛应用于众多领域，包括但不限于：
- 高效电源转换：在AC-DC或DC-DC转换器中担任整流功能。
- 逆变器：用于太阳能逆变器及电动车充电器等。
- 电池管理系统：在锂电池充电和放电过程中，保证能量传输的高效率。
- LED驱动器：确保LED照明系统中的能量高效传输。
结论
B360A-13-F 是一款极具竞争力的肖特基二极管，凭借其出色的直流反向耐压、低正向压降以及快速的恢复特性，能够满足现代电子产品对高效能的挑战。该器件的高可靠性和广泛的应用范围，使其成为许多电子工程师的选择，无论是在稳压电源、开关电源还是其他高频应用场合。通过选择 B360A-13-F，您能够更加轻松地实现高效能电路设计，提升产品的整体应用价值。
