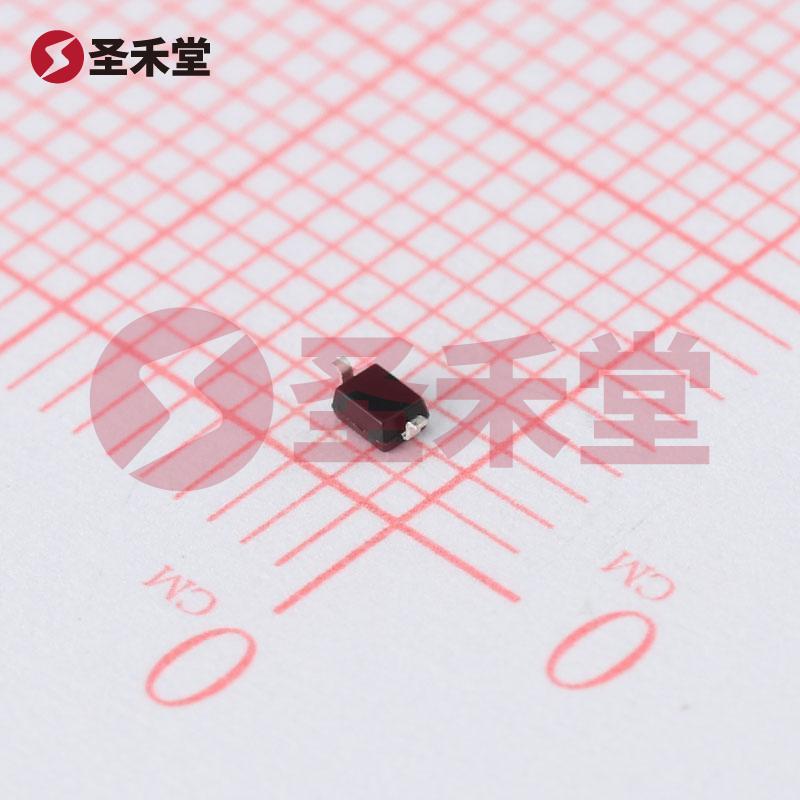

1N4148WS-E3-08
1N4148WS-E3-08参数
| 反向恢复时间（trr） | 4ns | 直流反向耐压（Vr） | 75V |
| 平均整流电流（Io） | 150mA | 正向压降（Vf） | 1.2V @ 100mA |
| 二极管类型 | 标准 | 电压 - DC 反向 (Vr)（最大值） | 75V |
| 电流 - 平均整流 (Io) | 150mA | 不同 If 时电压 - 正向 (Vf) | 1.2V @ 100mA |
| 速度 | 小信号 =< 200mA（Io），任意速度 | 反向恢复时间 (trr) | 4ns |
| 不同 Vr 时电流 - 反向泄漏 | 100µA @ 100V | 不同 Vr、F 时电容 | 4pF @ 0V，1MHz |
| 安装类型 | 表面贴装型 | 封装/外壳 | SC-76，SOD-323 |
| 供应商器件封装 | SOD-323 | 工作温度 - 结 | -55°C ~ 150°C |
1N4148WS-E3-08手册
1N4148WS-E3-08概述
1N4148WS-E3-08 产品概述
概述
1N4148WS-E3-08 是由VISHAY（威世）制造的一款高性能开关二极管，广泛用于各种电子电路中，尤其是在信号处理和数字电路中。该器件具有优异的电气特性，如快速的反向恢复时间和合理的正向压降，这使其在高频开关应用和整流电路中表现出色。
基本参数
反向恢复时间（trr）: 该二极管的反向恢复时间为4纳秒（ns），这意味着它能够快速切换，适合高速开关应用。
直流反向耐压（Vr）: 其最大直流反向耐压为75伏（V），能够满足多种应用需求而不会出现击穿现象。
平均整流电流（Io）: 该器件的平均整流电流为150毫安（mA），足以处理常见的信号整流和开关负载。
正向压降（Vf）: 1N4148WS-E3-08 在100毫安的条件下，正向压降为1.2伏。这一特性使其在整流和信号传输时，实现了较低的能量损耗。
反向泄漏电流: 在直流反向耐压的条件下，反向泄漏电流为100微安（µA）@100V，这表明其在高压应用中良好的绝缘性。
电容: 在0V和1MHz下，其结电容为4皮法（pF），适合高频应用。
封装与安装
1N4148WS-E3-08采用SOD-323封装，这是一种小型表面贴装封装，有助于在有限的板面积内开发更紧凑、更高效的电路。这种封装形式在现代电子设备中越来越普遍，特别是智能手机、平板电脑和其他消费电子产品中。
工作温度范围
该器件具有广泛的工作温度范围，结温范围为-55°C到150°C，使其在各种严苛环境下也能稳定工作，适合工业及汽车等需求较高可靠性的应用场合。
应用场景
1N4148WS-E3-08开关二极管的设计使其适用于多种应用场景：
- 开关电源: 由于其快速的反向恢复时间，它可用于开关电源的整流和反馈环路。
- 信号处理: 在信号调制和解调过程中的使用，有效地提高了信号转换的效率。
- 脉冲发生器: 可以用作脉冲形成电路中的开关元件，满足高速切换的需求。
- 保护电路: 作为过压保护二极管，防止对后续电路造成损坏。
总结
综上所述，1N4148WS-E3-08 是一款高性能、经济实用的开关二极管，凭借其优良的电气特性、紧凑的封装和广泛的适用性，在现代电子设计中占据了重要位置。无论是在消费电子、工业控制还是汽车电子领域，这款二极管都能提供稳定的性能和较高的可靠性，适合各种应用场景的需求，是电子工程师和设计师的理想选择。
