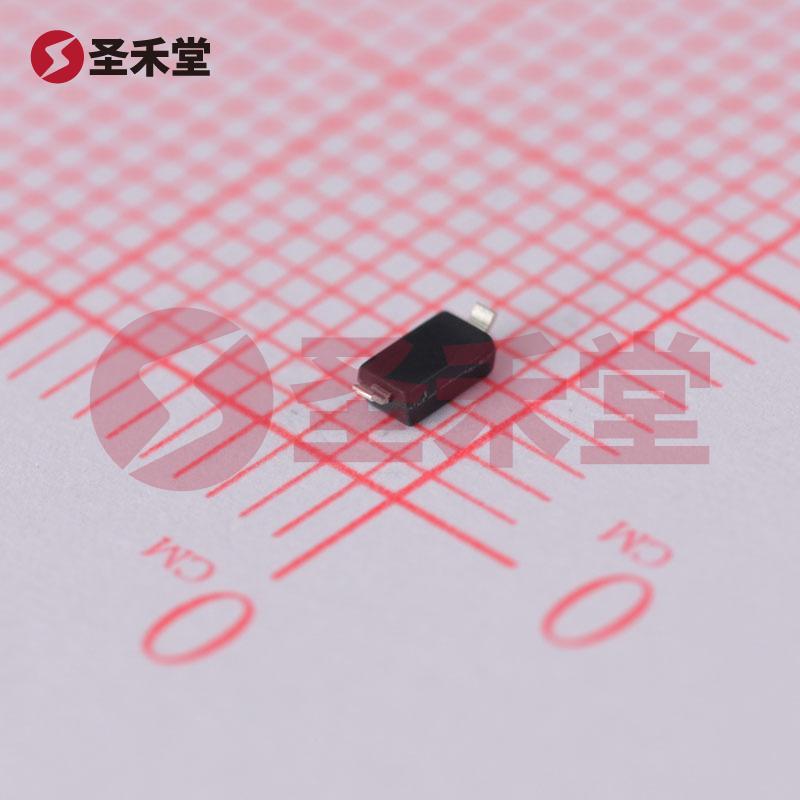

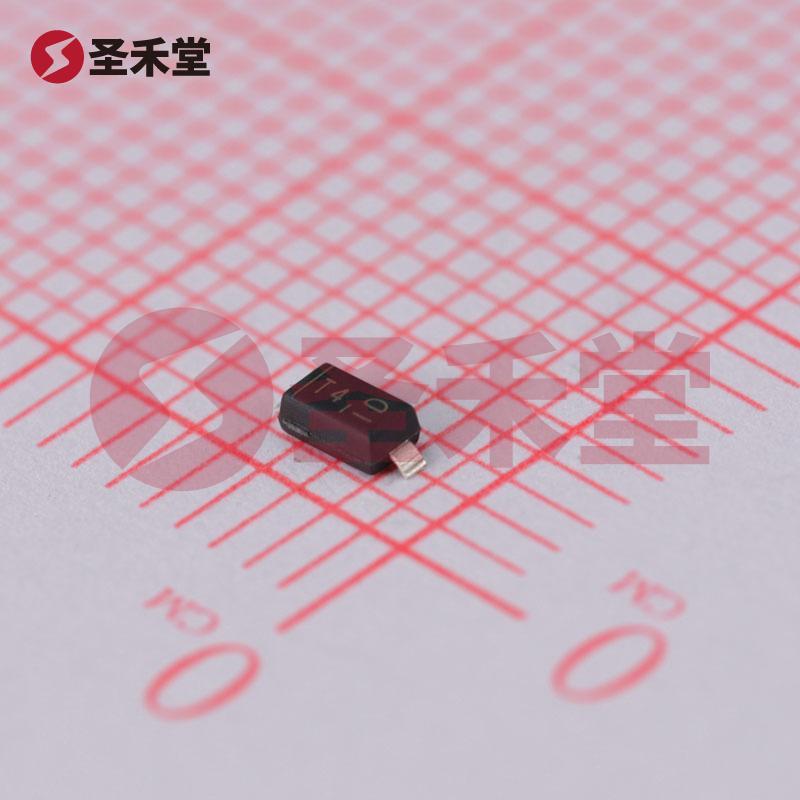

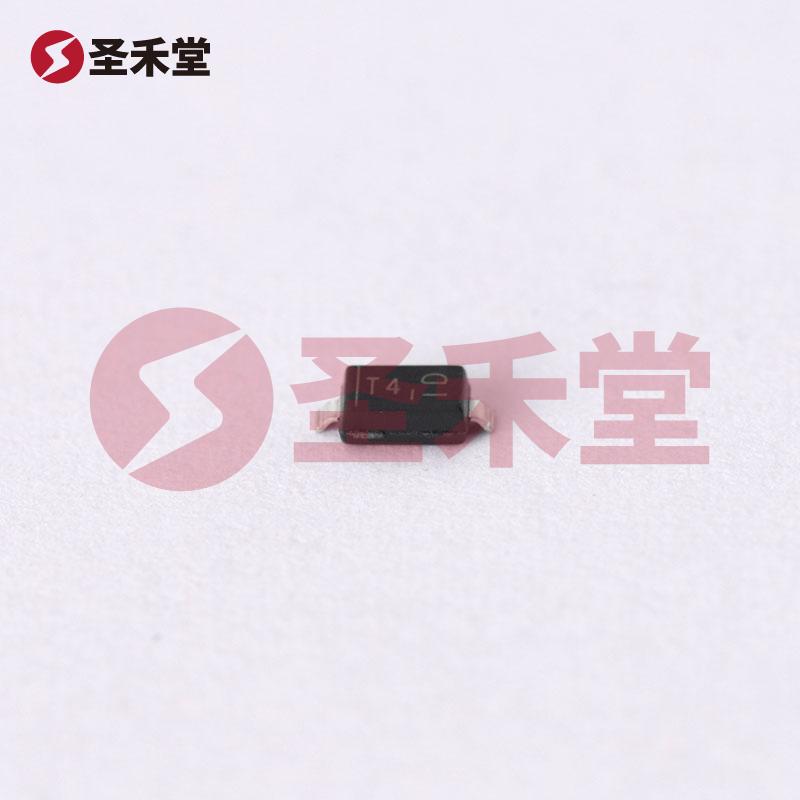

1N4148W-7-F
1N4148W-7-F参数
| 反向恢复时间（trr） | 4ns | 直流反向耐压（Vr） | 100V |
| 平均整流电流（Io） | 300mA | 正向压降（Vf） | 1.25V @ 150mA |
| 二极管类型 | 标准 | 电压 - DC 反向 (Vr)（最大值） | 100V |
| 电流 - 平均整流 (Io) | 300mA（DC） | 不同 If 时电压 - 正向 (Vf) | 1.25V @ 150mA |
| 速度 | 小信号 =< 200mA（Io），任意速度 | 反向恢复时间 (trr) | 4ns |
| 不同 Vr 时电流 - 反向泄漏 | 1µA @ 75V | 不同 Vr、F 时电容 | 2pF @ 0V，1MHz |
| 安装类型 | 表面贴装型 | 封装/外壳 | SOD-123 |
| 供应商器件封装 | SOD-123 | 工作温度 - 结 | -65°C ~ 150°C |
1N4148W-7-F手册
1N4148W-7-F概述
1N4148W-7-F 产品概述
一、产品简介
1N4148W-7-F 是一款高性能的开关二极管，属于美台（DIODES）品牌，专为快速开关应用设计。封装采用流行的SOD-123形式，满足现代电子设备对空间和性能的严格要求。该型号具有优异的电气特性和可靠性，特别适合于高速脉冲电路以及反馈回路等需要响应迅速的应用领域。
二、主要参数
反向恢复时间 (trr): 反向恢复时间是二极管从导通状态转换到关闭状态所需的时间。1N4148W-7-F 的反向恢复时间仅为4ns，确保其在高频电路中的应用表现良好，能够快速响应信号的变化，从而降低延迟和失真。
直流反向耐压 (Vr): 此款二极管的直流反向耐压最大为100V，非常适合在电压要求较高的应用中使用。其高耐压性能使得1N4148W-7-F能够在多种电源环境中安全工作，保证了用户设备的稳定性和安全性。
平均整流电流 (Io): 1N4148W-7-F的平均整流电流为300mA，适合多种中等功率的直流电路。这一参数确保其在高负载条件下仍能保持良好的输出性能。
正向压降 (Vf): 在150mA的工作条件下，正向压降为1.25V。这一特性不仅影响功耗，还影响电路的效率和热管理。低压降特性使得1N4148W-7-F在低功耗电路中表现优异。
工作温度范围: 该二极管的工作结温范围从-65°C到150°C，广泛适用于各种极端的操作环境，包括高温和低温条件下的电子应用。
反向泄漏电流: 在75V的反向电压条件下，其反向泄漏电流为1µA，意味着1N4148W-7-F具备较低的泄漏特性，能够有效减少待机时的功耗损失。
电容特性: 在0V和1MHz频率下，该二极管的结电容为2pF，这一特性有助于保持高频信号的完整性，适合于高频应用。
三、应用领域
得益于其高性能指标，1N4148W-7-F广泛应用于多个领域，包括但不限于：
- 开关电源: 快速反向恢复时间使其在开关电源中应用广泛，能够提高电源的转换效率。
- 信号整形电路: 能够在高速脉冲信号中进行精确的整形与保护，确保信号质量。
- 反馈电路: 在反馈路由中避免延迟，促进快速电路响应。
- 二极管保护电路: 保护电路中的敏感元器件免受过压或反向电流的影响。
- 共模滤波器: 在共模噪声抑制中应用，有效降低电磁干扰对电路的影响。
四、总结
1N4148W-7-F 是一款设计精良、性能优异的开关二极管，广泛适用于各类电子应用。它的高反向耐压、快速反向恢复特性，以及适当的整流能力，使其成为电子设计工程师的首选元器件之一。无论在通用用途、快速开关电路抑或是高频电路中，该二极管都展现出了极大的灵活性和可靠性。在当今对高效低功耗电子设备日益增长的需求环境下，1N4148W-7-F 必将发挥更加重要的作用。
